Технический лист: Döcke PREMIUM Выход вентиляционный ИЗЛ-160/700/ труба
1. Назначение и общая информация об изделии.
Изделие «Döcke PREMIUM Выход вентиляционный ИЗЛ-160/700/ Труба» (далее – «изделие») предназначено для использования совместно с элементом «Döcke PREMIUM Выход вентиляционный ИЗЛ-160/700/ Колпак» в качестве единого изделия, служащего для организации естественной вентиляции жилых помещений. Единое изделие устанавливается на скатную крышу через проходной элемент для соответствующего типа кровельного покрытия.
Цвета изделия: Светло-коричневый, Серый, Тёмно-коричневый, Чёрный, Красный, Зелёный.
В комплект входят: изделие и комплект саморезов под цвет изделия.

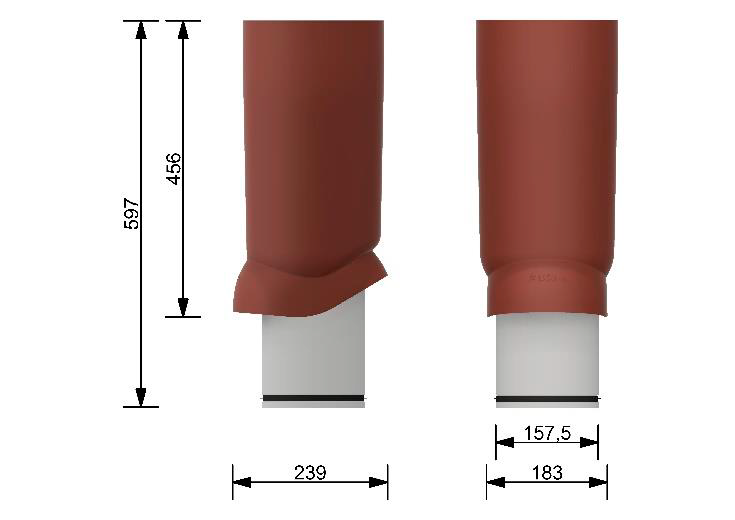

2. Геометрические параметры.
| № п/п | Наименование показателя, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Длина без колпака, мм | 597 |
| 2 | Общая длина c колпаком, мм | 854 |
| 3 | Ширина (в самом широком месте), мм | 239 |
| 4 | Диаметр металлической трубы, мм | 157,5 |
3. Физико-механические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Температурный диапазон эксплуатации, ˚С | От -40 до +80 |
| 2 | Сохранение свойства ударопрочности при t минус 20˚C | да |
| 3 | Стойкость к ультрафиолетовому излучению | да |
| 4 | Сырьё | полипропилен |
| 5 | Минимальная толщина пенополиуретанового утепления кожуха вент. выхода, мм | 23 |
4. Логистические характеристики (без учёта колпака).
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Вес 1 шт, кг | 2,3 |
| 2 | Количество в упаковке, шт | 1 |
| 3 | Габариты упаковки (ДхШхВ), мм | 630x245x260 |
5. Характеристики крепежа в комплекте.
| № п/п | Наименование, характеристика | Кол-во, шт |
|---|---|---|
| 1 | Саморез кровельный окрашенный с прессшайбой 4,8х25 мм с шестигранной головкой под ключ 8 мм (фиксация основания) | 7 |
6. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35 ˚С до +50 ˚С и относительной влажности воздуха 50-60 %.
- При длительном хранении (свыше 10 дней) необходимо использовать поддоны или стеллажи, при этом высота складирования не должна превышать 1,5 м.
- Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1 м).
Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
